CAK6180-1500/2000/3000/4000/5000

交渉可能更新06/06

モデル

製造者の性質: プロデューサー

製品カテゴリー

原産地

オンラインコンサルト

概要

概要：CAK 6180 NC旋盤は経済的で実用的な万能型加工工作機械であり、製品構造が成熟し、性能品質が安定で信頼性があり、自動車、石油、軍需産業などの多種の業界に広く応用されている…

製品詳細

一、マシン全体の特徴

CAK6180NC旋盤とは経済的、実用的.・型加工工作機械、製品構造が成熟し、性能品質が安定で信頼性があり、自動車、石油、軍需産業など多種の業界の機械加工に広く応用されている。このシリーズの工作機械は、軸類、スリーブ類、ディスク類の内外表面、テーパ面、円弧ねじ、ボーリング孔、ヒンジ孔加工、非円曲線加工を実現することができる。工作機械は効率が高く、一致性がよく、特に多品種、中小ロット部品の輪番加工に適している。プログラミングが容易で、操作が簡単で、ユーザーのニーズに応じて異なる数値制御システムとアクセサリを選択することができます。

旋盤は横型平ベッドを採用し、ガイドレールは超音波焼入れ、サドルは貼り付けるTSFガイドプレート、動きが柔軟で、精度が安定している。工作機械機械の一部の重要部品は強化処理され、剛性がよい。周波数変換モータを用いて4速手動変換に協力し、手動4速段内の無段変速の半自動変速形式を実現する、送りシステムはサーボモータからボールねじに直接持ち込まれ、特長ストロークは輸入ダブルギアラッククリアランス構造を採用し、伝動精度が高い。工作機械は機械、電気、液が一体化した全体的な配置を採用し、線が流暢である。工作機械はモジュール化設計を採用しており、ユーザーは必要に応じて異なる構成を選択することができる。

制御システム有FANUC、SIEMENS、広数など多種の国内外..会社の製品はユーザーに選択されます。刃物台には縦型四工位、縦型六工位、横型六工位など多くの形式がある。工作機械の防護には半閉鎖防護形式がある。

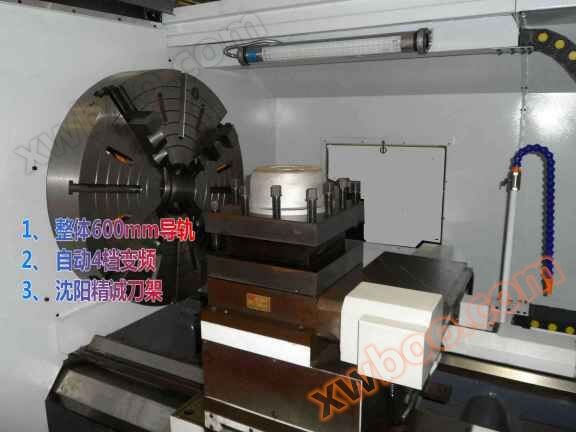

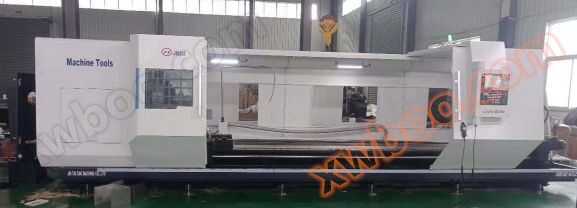

二、きょくぶひょうじず

三、 技術パラメータ

プロジェクト	仕様	単位	CAK 6180シリーズ
かこうのうりょく	ベッドの上大回転直径	mm	Φ800
	板の上大回転直径	mm	Φ470
	・大ワーク長	mm	1500	2000	3000	4000	5000
	・大切削長	mm	1350	1850	2850	3850	4850
	ベッド2レール幅	mm	600
ストローク	X軸ストローク	mm	420
おくり	X、Z軸高速移動速度	mm/min	４、８
	X、Z軸送り速度	mm/min	0~4000
位置精度	X、Z軸繰り返し位置決め精度	mm	0.01/0.012
しゅじく	スピンドル回転数段		CKシリーズ自動3速、段内無段変速
			CAKシリーズ手動4速、ギア内無段調速
	スピンドル回転数	rpm	13-800
	チャックと型番		K11400(K72630)
	スピンドルヘッド型式		C11
	スピンドル先端テーパ穴	mm	メートル法120
	スピンドルスルーホール直径	mm	φ105
ちゅうしんたかさ	ベッドから	mm	400
	地面から	mm	1120
電動工具ホルダ	刃物台型式		●V4 ★V6/H6/H8/H10
	こうかんじかん	s	3.7
	工具取り付け寸法	mm	32X32/φ40
	繰り返し位置決め精度	mm	< 0.004
テールベース	スリーブ直径	mm	105
	スリーブストローク	mm	250
	スリーブテーパ穴		MT-5#
	2...大荷重	T	2
モーター台	メインモータパワー	kw	YVP 15-4段周波数変換モータ
	X軸モータトルク	Nm	15
	Z軸モータトルク	Nm	18
動力需要	電力要件	kva	18
工作機械の寸法	CAK 6180/1500長×幅×高さ	mm	3800×1850×1850
工作機械の寸法	CAK 6180/2000長さ×幅×高さ	mm	4300×1850×1850
工作機械の寸法	CAK 6180/3000長×幅×高さ	mm	5300×1850×1850
工作機械の寸法	CAK 6180/4000長×幅×高さ	mm	6300×1850×1850
工作機械の寸法	CAK 6180/5000長×幅×高さ	mm	7300×1850×1850

四、主要部品の詳細

シーケンス番号	名称	メーカー	備考
1	CNCシステム	広数GSK	GSK-980TDi
2	スピンドルサーボモータ	広数GSK	広数GSK
3	X、Zサーボモータ	広数GSK	広数GSKキット
4	電動工具ホルダ	瀋陽（または文昌）
5	X、Z軸軸受	ハルビンHRB/P 4	精密段60°角対軸受
6	X、Z軸ボールねじ	ボット株	P 4レベル
7	スピンドルユニット	ボット精工株式	ハ軸またはロ軸P 5級
8	スピンドルコンバータ	アルヘア	15kw
9	セミクローズドシールド	世紀の天一	台湾の技術
10	油圧ポンプ及びモータ	国産
11	じどうじゅんかつシステム	台湾合弁工場	2L
12	電気部品	シュナイダー
13	シャーシ放熱システム	リコ	ねつこうかんき
14	照明システム	世紀の天一	LEDストリップライト
15	警告灯（ビープ音付き）	世紀の天一

供給できない仕入先があれば、同等の品質ブランドで代替します。

五、ランダムBOM

シーケンス番号	名称		仕様またはマークアップ	すうりょう	備考
1	ツールボックス	ツールホルダレンチ		1把
2		チャックレンチ		1把
3		呆.		1つ
4		ねじ山		いくつか
6	あてがね		アンカーボルト数	1セット
7	システムマニュアル			3部
8	取扱説明書			1部
9	合格証明書			1部
10	電気仕様書			1部
11	検収書
12	梱包伝票

六、設置、調整、訓練及び検収

1、据付と調整：工作機械が顧客工場に到着したら、私たちのサービスエンジニアは直ちに顧客工場に到着し、据付調整と現場訓練を行う。

2、お客様はオペレータを選んで当社に派遣して、1週間ぐらいの事前訓練を担当して、それから当社が調整をインストールする時にお客様のところで実地訓練を行うことができます。

3、検収：精度検収、供給者が提供した出荷精度検査表に従って、取引先で条件検査がある項目に対して、検査を行う。検査条件を備えていない検査項目、例えば位置決め精度、主軸テーパ孔精度検査棒試験などに対して、需要家のところで検査を行わないか、あるいは双方が協議して需要家が供給者の工場に派遣して検査検収を行う。
